Station de comptage de la dévalaison des anguilles

L’ouvrage

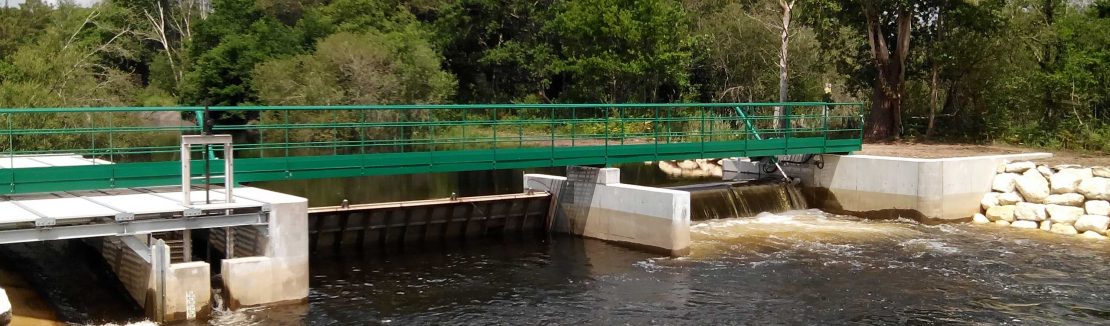

L’ouvrage de Batejin est le 4^e ouvrage en montaison sur le Canal des Etangs et le premier en dévalaison à la sortie du Lac de Lacanau. Il permet de maintenir un niveau d’eau constant sur le Lac de Lacanau, situé quelques centaines de mètres en amont.

Il a été récemment rénové par le Syndicat Intercommunal d’Aménagement des Eaux du Bassin Versant et Etangs du Littoral Girondin (SIAEBVELG), qui en est propriétaire. L’ouvrage se situe à 17,3 km de la limite de marée dynamique, le Canal des Etangs se jetant dans le bassin d’Arcachon au Nord au niveau de la commune de Lège Cap Ferret.

Les systèmes de franchissement

L’ouvrage qui est constitué d’une écluse à double vanne, est équipé d’une passe à bassins multi-espèces et une passe spécifique anguilles. La passe à anguilles est accolée à la passe à bassins afin d’optimiser le débit d’attrait. Elle a été créée avec un double pendage afin de compenser les variations de débits du cours d’eau pour fonctionner à tout débit.

Le suivi des migrations

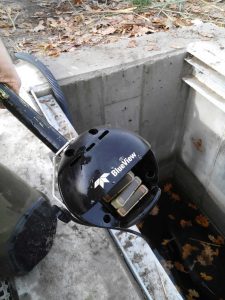

Le suivi des migrations mis en place sur ce site est un suivi de la dévalaison spécifique anguilles grâce à un système de caméra sonar, installé juste en amont de l’ouvrage. Les anguilles en dévalaison sont donc filmées toute l’année, et les fichiers dépouillés au fur et à mesure. Cela permet d’avoir une information sur la quantité d’anguilles dévalantes en sortie du Lac de Lacanau et sur les conditions optimales de dévalaison de l’espèce.

L’article Batejin (Canal des Etangs) est apparu en premier sur Migado.fr - Migrateurs Garonne Dordogne Charente Seudre.

L’ouvrage

Le barrage de Crouin est situé juste en aval de Cognac, à 100 km de l’océan sur la Charente. Il est le 3^ème barrage depuis l’estuaire. Le barrage de Crouin est constitué d’une écluse de navigation sur le bras en rive droite et d’un seuil équipé de 2 clapets et d’une vanne wagon en rive gauche.

Les systèmes de franchissement

Le dispositif de franchissement est situé sur le bras en rive gauche au niveau du seuil fixe. C’est le département de la Charente qui est propriétaire de la passe constituée de 6 bassins à fentes verticales (débit de la passe de 0,8 m3/s) complétés d’un débit d’attrait.

La station de comptage

La station de comptage est positionnée à la sortie du dernier bassin et est constituée d’une chambre de visualisation et de rétroéclairage permettant l’enregistrement vidéo. La station est opérationnelle depuis janvier 2010.

Le suivi des migrations

Le département de la Charente a confié le suivi scientifique de la station de comptage à la Cellule Migrateurs (EPTB Charente, MIGADO, CAPENA) dont les modalités sont définies dans une convention.

Le suivi des migrations se fait grâce à un système de vidéo-contrôle installé sur le site et permettant de comptabiliser toutes les espèces en migration de montaison ou de dévalaison.

La localisation et la configuration du complexe hydraulique du barrage de Crouin sur la Charente font qu’en fonction des conditions de débits un échappement potentiel des poissons en direct par le barrage est possible. Les comptages peuvent en être impactés.

L’article Crouin est apparu en premier sur Migado.fr - Migrateurs Garonne Dordogne Charente Seudre.

L’ouvrage

Les aménagements de Camon-Pointis sont situés à près de 90 km de la source de la Garonne pour un bassin versant voisin de 2 100 km². Le module de la Garonne est à ce niveau de 62 m³/s. Une partie de ce débit est prélevée en amont pour les besoins de l’agriculture par l’intermédiaire du canal de la Neste.

L’aménagement de Pointis comprend un barrage mobile – le barrage d’Ausson – constitué par trois vannes de type «Stoney » de 20 m de largeur et d’une hauteur de 5,50 m. La longueur totale en crête est de 66 m pour une hauteur de 6 m. Ce barrage permet d’alimenter, par un canal de 700 m de long, la centrale hydroélectrique de Pointis sur la commune de Pointis-de-Rivière. La Garonne est court-circuitée sur près de 2.7 km. Le débit réservé correspond au 1/10ème du module, soit 6 m³/s.

L’aménagement de Camon comprend un barrage mobile – le barrage de Rodère – constitué par trois vannes wagons de 20 m de largeur et d’une hauteur de 4,15 m. La longueur totale en crête est de 66 m pour une hauteur de 6 m. Ce barrage permet d’alimenter, par un canal de 3,4 Km de longueur, la centrale hydroélectrique de Camon sur la commune de Labarthe-de-Rivière. La Garonne est court-circuitée sur près de 7 km. Une seconde usine (Valentine) est située sur la même dérivation à environ 3 km en aval de l’usine de Camon. Le débit réservé correspond au 1/10^ème du module, soit 6,1 m³/s.

Les systèmes de franchissement

Ils sont composés d’exutoires de dévalaison permettant le piégeage et la biométrie des poissons. Les principales espèces migratrices contrôlées sont les smolts de saumon et de truite. Les stations sont ouvertes de mars à mai, pendant la période de dévalaison des salmonidés.

Une station de transfert à Camon-Pointis

Elle permet la libre circulation des poissons migrateurs. Le saumon atlantique se reproduit dans les rivières, il dépose ses oeufs dans les frayères des cours d’eau moyens et supérieurs. Les jeunes saumons s’y développent pendant un à deux ans. Quand arrive le printemps, ils deviennent smolts et entament leur migration de dévalaison vers l’océan Atlantique.  En cours de route vers l’océan, ils croisent des centrales hydroélectriques et doivent éviter les turbines. Des dispositifs de contournement (exutoires de dévalaison) leur permettent de poursuivre leur migration sans dommage. Après avoir passé de 1 à 3 ans en mer près du Groenland, devenus adultes, ils remontent les rivières (montaison) de leur bassin d’origine pour venir s’y reproduire. On appelle cela le phénomène de “homing”.

Sur la Garonne qui compte de nombreux aménagements hydroélectriques, EDF, MIGADO et les pouvoirs publics ont rendu possible la libre circulation des poissons avec la mise en place de stations de transfert pour aider les smolts à gagner l’océan.

Le piégeage-transfert  à la dévalaison : de mars à mai

Aquabus

Smolts de saumon Atlantique

Les smolts sont capturés en amont à Camon et Pointis, puis relâchés en aval des barrages. Cette stratégie permet d’assurer la continuité du cycle biologique et de réaliser un suivi du programme de restauration. Chaque jour, un échantillon de plusieurs dizaines d’individus est prélevé, mesuré et marqué. Les transports en « Aquabus » sont effectués lorsque le nombre de poissons dépasse 500 individus.

Le suivi des migrations

Une surveillance vidéo du passage des poissons dans les pièges est assurée sur les deux sites en continu grâce aux caméras placées au-dessus de chaque goulotte de récupération des poissons. Le passage des poissons piégés est enregistré sur des fichiers vidéos par un logiciel d’analyse d’images. Ce logiciel numérise les silhouettes et stocke les images sur support informatique. Après dépouillement manuel des fichiers à l’aide d’un logiciel spécifique, on peut connaître le nombre de poissons filmés par jour, et pour chaque individu filmé : sa date et son heure de passage. Cependant, ce système ne permet pas de différencier les espèces ni à Camon ni à Pointis-de-Rivière.

L’article Camon-Pointis est apparu en premier sur Migado.fr - Migrateurs Garonne Dordogne Charente Seudre.

L’ouvrage

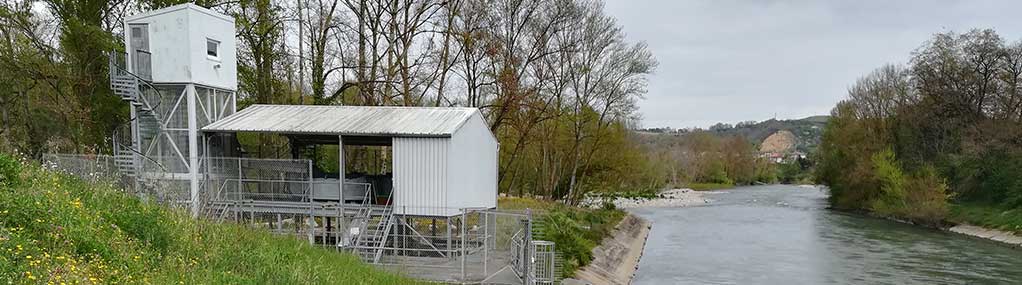

L’aménagement hydroélectrique de Carbonne est situé sur la Garonne à 330 km de l’océan Atlantique et constitue à l’heure actuelle la limite amont des zones librement accessibles par les poissons migrateurs sur la Garonne.

Cette usine hydroélectrique, créée en 1969, comprend un barrage mobile, constitué de 4 vannes type Secteur de 18 m de large et de 16 m de haut. Cet ouvrage a une longueur totale de 92 m pour une hauteur de 18,50 m à la passerelle. Le tronçon court-circuité de la Garonne représente 1,1 km de long et est soumis à un débit réservé de 3 m³/s.

Le dispositif de franchissement

Il est composé d’une passe à bassins et d’un ascenseur permettant le piégeage et le transfert des poissons jusqu’aux bassins de stabulation. Les espèces migratrices contrôlées  sont : le saumon atlantique, la grande alose, l’anguille européenne, la lamproie marine et la truite de mer. Dans le cadre de la convention « EDF Garonne » signée en 1996, les grands salmonidés sont transportés sur les zones favorables à la reproduction, c’est-à-dire en amont de la série de barrages située entre Carbonne et Montréjeau.

Un ascenseur à poissons

Goulotte d’évacuation

Intérieur d’un bassin

L’ascenseur à poissons est composé d’une cage dont le fond est une cuve de 1,5 m³ qui peut être montée à l’aide d’un treuil électrique situé dans un local technique. Les poissons pénètrent dans la cage par une nasse anti-retour et sont ainsi piégés dans la cuve. De plus, l’accès à la cage peut être interdit par une grille montée sur un vérin pneumatique. Le cycle de piégeage peut être réalisé en mode manuel ou en mode automatique.

Le transport

Aquabus

Il s’effectue avec un camion IVECO équipé d’une cuve de 4 m³, d’un système d’oxygénation, d’une sonde à oxygène et de température Les poissons sont chargés depuis le bassin de stabulation dans la cuve du camion préalablement remplie au tiers d’eau, par l’intermédiaire de la goulotte d’évacuation. Pour éviter l’effet de ballant, la cuve est complétée en eau jusqu’à son maximum.

Avant le départ, la concentration en oxygène et la température de l’eau dans la cuve sont relevées, et pendant le transport ces paramètres sont régulièrement contrôlés. A l’arrivée, la température de l’eau de la Garonne et le comportement des poissons sont vérifiés avant le déversement. Le comportement des poissons est contrôlé visuellement, autant que possible, après le déversement.

Le suivi des migrations

Pour filmer la cuve, une caméra noir et blanc est placée sous le local technique et reliée à un magnétoscope. Lorsque la cuve remonte, l’enregistrement en temps réel est activé et il s’arrête automatiquement après la vidange des poissons dans la goulotte.

L’article Carbonne est apparu en premier sur Migado.fr - Migrateurs Garonne Dordogne Charente Seudre.

L’ouvrage

Situé en plein cœur de Toulouse sur la Garonne (370 km de l’Océan Atlantique), l’aménagement hydroélectrique EDF du Bazacle est constitué d’une chaussée de 270 m de longueur de crête, pour une hauteur brute de 4,5 m : cette chaussée déverse une partie de l’année. Deux usines hydroélectriques équipent ce barrage, l’une en rive gauche (environ 10 m³/s turbinés, producteur autonome) et l’autre en rive droite, l’usine EDF du Bazacle.

Le dispositif de franchissement

Il est composé d’une passe à ralentisseurs et d’une passe à bassins successifs permettant le contrôle des espèces migratrices suivantes : saumon atlantique, grande alose, anguille européenne, lamproie marine et truite de mer.

Passe à bassins du Bazacle

Deux passes à poissons sont installées au niveau de l’usine EDF :

La passe à ralentisseurs

La plus ancienne date de  1961 et a été rénovée en 1989, opération à l’occasion de laquelle la partie amont a été terminée par 3 bassins à orifice noyé. C’est une passe mixte d’une longueur de 56 m, composée de 3 volées à ralentisseurs de fond suractifs (changement en 1996 du bois, dégradé, par du métal) entrecoupées de 2 bassins de repos. Elle fonctionne avec un débit de 0,6 m³/s à 1 m³/s et est située entre la chaussée et l’usine.

La passe à bassins successifs et fentes verticales

Elle a été mise en service en 1989. D’une longueur de 67 m, elle est constituée de 16 bassins (une partie est souterraine). Elle fonctionne avec un débit de 1 m³/s à 1,7 m³/s (et avec un débit complémentaire d’attrait théorique de 2 à 3,2 m³/s selon le niveau amont) et débouche à l’aval contre l’usine et les sorties de groupes.

La chambre de visualisation et la prise d’eau sont communes aux deux dispositifs. Le fonctionnement de ces dispositifs est prévu jusqu’à des débits en Garonne de 500 m³/s, au-delà, l’arrêt des passes est automatique.

Le suivi des migrations

Le suivi des migrations de montaison se fait grâce à un système de vidéo-contrôle installé sur le site au niveau des 2 vitres de visualisation mises en place dans les bassins amonts des 2 dispositifs.

L’article Le Bazacle est apparu en premier sur Migado.fr - Migrateurs Garonne Dordogne Charente Seudre.

 L’ouvrage

Deuxième obstacle sur la Dronne rencontré par les migrateurs depuis la confluence avec l’Isle et la Dordogne, le site de Monfourat est situé à 15 km de la limite de marée dynamique. Cette microcentrale hydroélectrique appartient à un propriétaire privé et est en fonctionnement depuis 2009.

Les systèmes de franchissement

Passe à bassins

Les systèmes actuels sont adaptés à toutes les espèces présentes sur ce secteur (saumons, truites de mer, aloses, lamproies, anguilles ainsi qu’à toutes les espèces de rivière) et se composent d’une passe à bassins à fente verticale pour les poissons nageurs et d’une rampe équipée de substrats de reptation pour l’anguille. La passe à bassins a une longueur d’environ 70 m et est constituée de 16 bassins. Elle est située en rive droite, à l’opposé de l’usine hydroélectrique. Les systèmes de franchissement ont été mis en service en 2009.

La passe spécifique à anguilles

Passe à bassin et passe spécifique anguille

La passe spécifique à anguilles est accolée à la passe à bassins afin d’optimiser le débit d’attrait. Elle a été créée avec un double pendage afin de compenser les variations de débits du cours d’eau pour fonctionner à tout débit.

Un système de protection à la dévalaison

Il a été mis en place grâce à l’installation d’un plan de grilles fines (espacement 1.5 cm) et d’un exutoire de dévalaison permettant aux anguilles argentées en dévalaison d’être guidées vers l’aval du système en évitant le passage à travers les turbines. Cette microcentrale est la première à avoir été équipée avec ces systèmes sur le bassin Garonne Dordogne.

Le suivi des migrations

Système de vidéo-contrôle

Le suivi des migrations de montaison se fait grâce à un système de vidéo-contrôle installé sur le site et permettant de comptabiliser toutes les espèces en migration de montaison par la passe à bassins. La passe spécifique à anguilles est équipée d’une passe piège permettant de faire des échantillonnages ponctuels des individus en migration.

L’article Monfourat est apparu en premier sur Migado.fr - Migrateurs Garonne Dordogne Charente Seudre.

L’ouvrage

Construit en 1840 pour alimenter le canal de Lalinde et favoriser ainsi la navigation, l’ouvrage a été progressivement modifié et équipé de turbines hydroélectriques à partir de 1921. Le barrage, d’une hauteur de 5.8 m et de 280 m de long, (cote NGF 43.07) peut évacuer jusqu’à 5000 m³/s correspondant aux crues millénales (1783 et 1843).
Un canal d’amenée (longueur de 960 m, section de 240 m²) permet d’alimenter 6 groupes dont 5 turbines Francis verticales (60 m³/s par groupe) et 1 turbine Kaplan verticale (80 m³/s). Le débit maximum turbiné est de l’ordre de 280 m3/s pour une hauteur de chute maximale de 7.6 m, soit une puissance maximale de l’ordre de 13.2 MW.

Les systèmes de franchissement

Une passe à bassins à l’usine

Passe à bassins

Elle a été construite en 1986 en rive droite du canal de fuite, à 30 m environ à l’aval immédiat de l’usine. Une deuxième entrée de la passe à bassins a été aménagée en 2004. La passe à bassins successifs de l’usine de Mauzac est équipée d’un dispositif «Hizkia » de vidéo contrôle.

Une passe à ralentisseurs au barrage

Passe à ralentisseurs

Elle a été construite en 1950 au niveau du barrage, équipée depuis le mois d’avril 2017 d’un système de vidéo-contrôle « Hizkia » avec visionnage « par-dessus ».
Cette passe à ralentisseurs sur-actifs type « Lachadenède » est adaptée seulement pour le passage des saumons, truites de mer et lamproies marines.

Une rampe spécifique à anguilles

Rampe à anguilles

Elle permet le comptage des anguilles à Mauzac depuis 2006. La rampe a été installée au droit du barrage et permet aux anguillettes de coloniser l’amont du bassin.

Une passe à bassins au barrage

Cette passe multi-espèces a vu le jour en 2020 pour améliorer le taux de transfert de nos migrateurs entre Tuilières et Mauzac.

Composée de 22 bassins et d’une longueur de 120 m, cette passe a été conçue pour être adaptée au franchissement de la grande alose. Depuis son ouverture, c’est en moyenne plus de 300 000 poissons qui l’empruntent chaque année. L’amont de cette passe à poissons est caractérisée par deux chenaux qui conduisent à deux vitres, suivies en permanence par un système de vidéo-acquisition Hizkia.

Le suivi des migrations

Le suivi des migrations de montaison se fait grâce à un système de vidéo-contrôle installé sur le site et permettant de comptabiliser toutes les espèces en migration de montaison ayant emprunté la passe à bassins. Il existe également un système de vidéo comptage au niveau de la passe à ralentisseurs du barrage de Mauzac, essentiellement pour comptabiliser les grands salmonidés. Les anguilles, qui ont franchi la totalité de la passe, ont été comptabilisées manuellement avant d’être relâchées dans la retenue.

Système vidéo de la passe à ralentisseurs du barrage de Mauzac

L’article Mauzac est apparu en premier sur Migado.fr - Migrateurs Garonne Dordogne Charente Seudre.

L’ouvrage

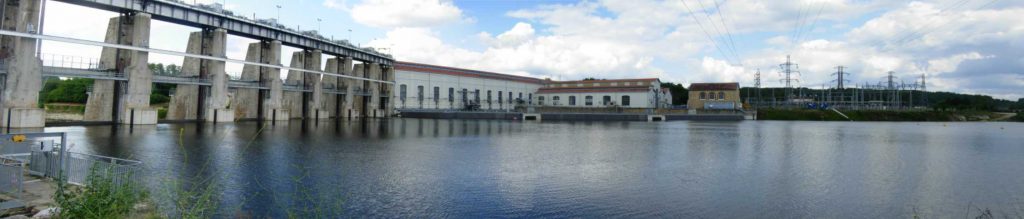

Deuxième obstacle rencontré par les migrateurs depuis l’aval, le barrage de Tuilières est situé sur la Dordogne à environ 200 km de l’océan Atlantique. Géré par EDF et dédié à la production d’hydroélectricité, cet ouvrage permet d’alimenter l’équivalent d’une ville de 70 000 habitants.
Construit entre 1905 et 1908, il se compose d’un barrage mobile de 12.5 m de haut pour 100 m de large et d’une usine hydroélectrique en rive droite.

Les systèmes de franchissement

Les systèmes actuels sont adaptés à toutes les espèces présentes sur ce secteur de Dordogne (saumons, truites de mer, aloses, lamproies, anguilles ainsi que toutes les espèces de rivière).

Un ascenseur à poissons

Un ascenseur à poissons en rive droite permet aux poissons depuis 1989 de franchir le barrage vers l’amont. L’ascenseur déverse les poissons dans une passe à bassins souterraine composée de 9 bassins et d’une longueur de 60 m. Ce système est équipé d’une station de comptage vidéo. Les individus de chaque espèce sont ainsi comptabilisés avec précision tout au long de la saison.

Masque de dévalaison

Un masque de dévalaison en service à partir de 2009 guide les jeunes saumons (smolts) qui dévalent la Dordogne vers l’océan afin d’éviter leur transit par les turbines de l’usine hydroélectrique.

Rampe spécifique à anguilles

Une rampe spécifique à anguilles en rive gauche, associée à un compteur « électronique » permet aux anguillettes de coloniser l’amont du bassin depuis 1999.

Des arrêts de turbinage

Des arrêts de turbinage nocturnes permettent depuis 2009 en périodes de fortes eaux aux  anguilles adultes de regagner l’océan sans dommages afin d’aller se reproduire.

Le site possède également un système de piégeage qui permet de prélever des individus de saumon atlantique (transfert vers le centre de reconditionnement de Bergerac) ou de grande alose (vers la pisciculture de Bruch).

Le suivi des migrations

Le suivi des migrations de montaison se fait grâce à un système de vidéo-contrôle installé sur le site et permettant de comptabiliser toutes les espèces en migration de montaison. Les anguilles, qui ont franchi la totalité de la passe, tombent dans un compteur à résistivité (permettant le comptage des individus).

L’article Tuilières est apparu en premier sur Migado.fr - Migrateurs Garonne Dordogne Charente Seudre.

L’ouvrage

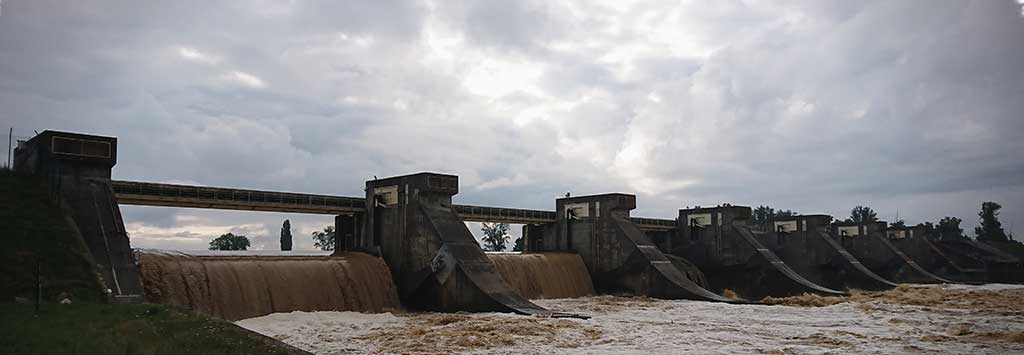

L’aménagement hydroélectrique EDF de Golfech est situé sur la Garonne à 270 km de l’Océan Atlantique et se compose d’un barrage mobile, situé à Malause, court-circuitant une quinzaine de kilomètres de la Garonne (débit réservé entre 10 m³/s et 20 m³/s suivant la période de l’année) pour alimenter, par un canal d’amenée de 10 Km de longueur, l’usine équipée de trois groupes bulbes turbinant un débit maximal de 540 m³/s. Le débit turbiné est restitué en Garonne par un canal de fuite de 2 Km de longueur.

Le système de franchissement

Il est composé d’un ascenseur à poissons permettant le contrôle et le piégeage des espèces migratrices : saumon atlantique, grande alose, anguille européenne, lamproie marine et truite de mer.

Un ascenseur à poissons

Installé en 1987, il permet de capturer les poissons au pied d’un obstacle dans une cuve contenant une quantité d’eau appropriée à leur nombre puis à remonter cette cuve et à la déverser en amont. Il se compose d’une partie basse assurant l’attraction, la capture et la stabulation des poissons, d’une partie intermédiaire (la tour) supportant le dispositif de relevage de la cuve de 3.3 m³ et d’une partie haute (le canal de transfert) assurant le transit des poissons vers le canal d’amenée. Ce système est équipé d’une station de comptage vidéo. Les individus de chaque espèce sont ainsi comptabilisés avec précision tout au long de la saison.

Une rampe spécifique à anguilles

Elle a été mise en service en rive droite en 2002. au niveau de la partie basse de l’ascenseur à poissons, ce qui lui permet de profiter de son débit d’attrait. Cette rampe expérimentale, inclinée de 35° et mesurant 10 m, a été agrandie en 2008 pour permettre un franchissement total de l’obstacle. Depuis cette date, la passe mesure 40 m de long et permet de franchir le dénivelé total du barrage de Golfech, soit 17 m de haut. A l’amont, un bac vivier de 1 m³ permet de réceptionner les anguillettes empruntant la passe.

La passe est équipée d’une plaque de PVC sur laquelle sont implantés des filaments synthétiques montés en touffes, espacés de 2,5 cm sur les bords et de 1,5 cm au centre pour satisfaire toutes les tailles d’anguilles. Le tout est recouvert d’un grillage métallique empêchant la prédation et le dérangement par les oiseaux lors de l’ascension.

La rampe spécifique est constituée de deux parties : la passe inférieure (ou aval) repose sur le fond de l’enceinte de l’ascenseur, à proximité de l’entrée et attire les anguilles à l’aide d’un débit d’attrait spécifique supplémentaire. Ce débit provient directement par gravité d’une canalisation implantée dans le canal de transfert situé 10 m plus haut. Les anguilles remontant cette passe inférieure tombent dans le bassin tampon de 4 m³ empêchant une éventuelle dévalaison. La passe supérieure (ou amont) est, quant à elle, constituée d’une rampe séparée par trois bacs de repos intermédiaires. Les anguilles, qui ont franchi la totalité de la passe, tombent dans un compteur à résistivité (permettant le comptage des individus) et sont alors déversées directement dans le canal de transfert.

Un système de piégeage

Piège de Golfech

Le site possède également un système de piégeage qui permet de prélever des individus de saumon atlantique (transfert vers le centre de reconditionnement de Bergerac ou vers l’Ariège) ou de grande alose (vers la pisciculture de Bruch).

Le suivi des migrations

Le suivi des migrations de montaison se fait grâce à un système de vidéo-contrôle installé sur le site et permettant de comptabiliser toutes les espèces en migration de montaison. Les anguilles, qui ont franchi la totalité de la passe, tombent dans un compteur à résistivité (permettant le comptage des individus) et sont alors déversées directement dans le canal de transfert.

L’article Golfech est apparu en premier sur Migado.fr - Migrateurs Garonne Dordogne Charente Seudre.
